Мітчик 1 1/8 W7

Опис

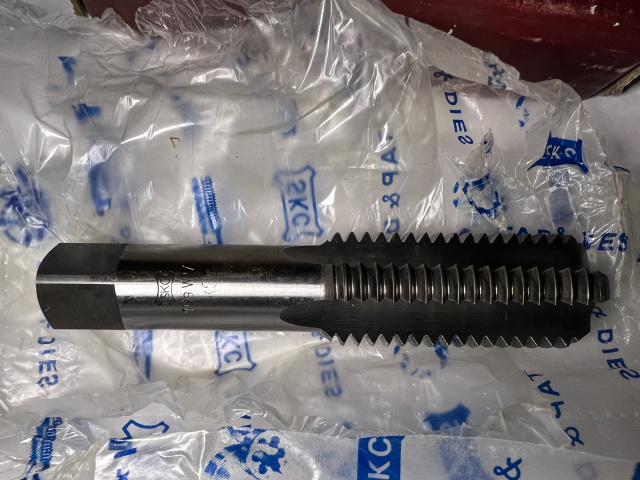

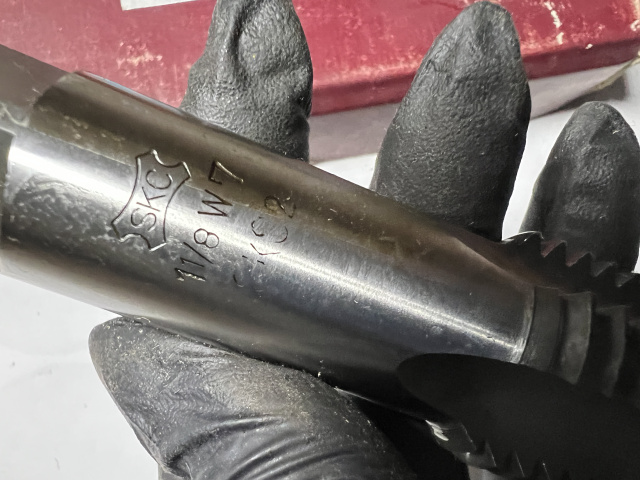

Мітчики 1 1/8 W 7 витків на дюйм різьблення Витворда комплект з 3 штук

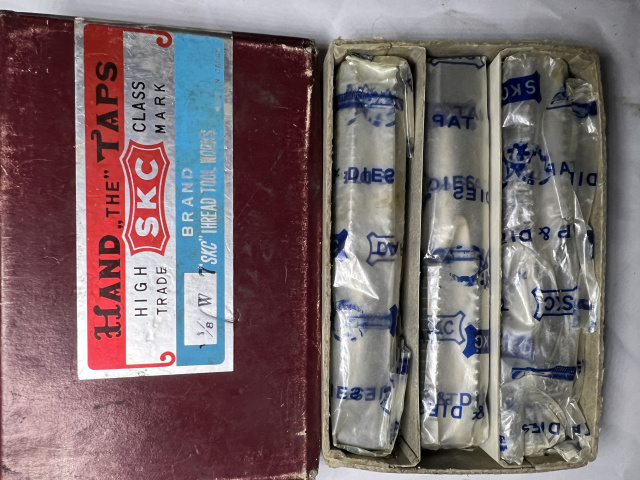

Комплект із 3 шт, можна замовити по 1шт

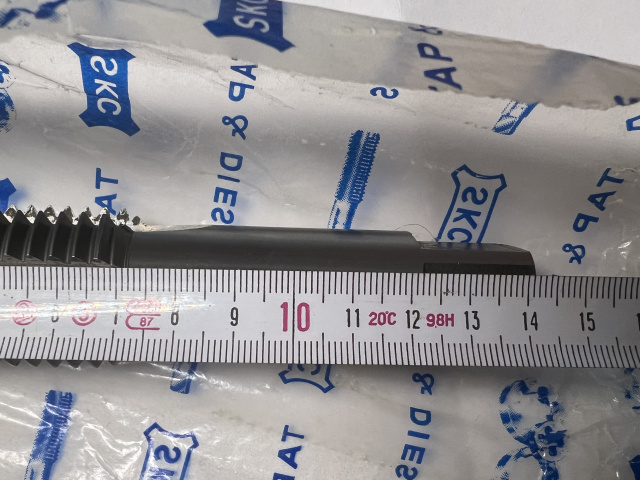

Довжина загальна 140 мм

Довжина робоча 70 мм

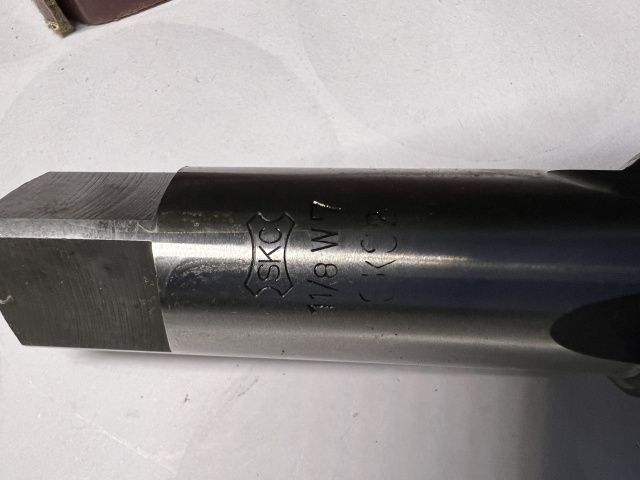

Хвостовик квадрат 19мм

Найвидатніший англійський інженер-винахідник, що перейнявся наведенням порядку з різьбовими деталями, це Джозеф Вітворт ( Joseph Whitworth ), або Джозеф Вітворт, так теж правильно. Уітворт виявився талановитим та дуже діяльним інженером; настільки активним і заповзятливим, що розроблений ним у 1841 році перший різьбовий стандарт BSW був затверджений до загального застосування на державному рівні у 1881 році. До цього моменту різьблення BSW стало найпоширенішим дюймовим різьбленням не тільки у Великобританії, а й у Європі. Плідний Дж. Уітворт розробив ще цілу низку інших стандартів дюймових різьблень спеціального застосування; деякі з них широко застосовуються і сьогодні. Спочатку різьблення BSW знайшла застосування й у Сполучених Штатах Америки. Однак інтенсивна індустріалізація в США вимагала багато різьбового кріплення, а різьблення Уітворта було технічно складним при масовому виробництві, як і металорізальні інструменти для неї. У 1864 році американський промисловець-виробник металорізального інструменту та кріплення Вільям Селлерс запропонував спростити різьблення BSW шляхом зміни кута та форми профілю різьблення, що призводило до здешевлення та спрощення виробництва різьбового кріплення. Інститут Франкліна прийняв систему У. Селлерса і рекомендував її як державний стандарт. До кінця ХIX століття американське дюймове різьблення поширилося і в Європі, і навіть частково витіснило англійську, завдяки більш низькій собівартості виробництва кріплення. Несумісність різьблення Уітворта і Селлерса стала причиною багатьох технічних ускладнень на початку ХХ століття. В результаті, в 1948 році прийняли та затвердили міжнародну Уніфіковану систему дюймових різьблень, яка включала елементи як різьблення Уітворта, так і різьблення Селлерса – найголовніші дюймові різьблення цієї системи UNC та UNF актуальні й зараз.

як розібратися з дюймовими різьбленнями

Для людини, вихованої в метричній системі заходів, найпростіше розібратися з дюймовими різьбленнями, вимірявши штангенциркулем в міліметрах зовнішній діаметр різьблення, внутрішній діаметр і крок різьблення (вимірюється в числі витків на дюйм). Вимірювати необхідно з точністю до десятих і сотих часток міліметра. Потім необхідно за довідковими таблицями дюймових різьблень (основні наводяться далі) підібрати збіг отриманої комбінації. Таким чином, за наявності довідкових таблиць і штангенциркуля, можна легко розібратися з ідентифікацією того чи іншого дюймового кріплення, як гайок, і болтів, гвинтів.

Як визначити крок дюймового різьблення

Як ми знаємо, 1 дюйм досить незручна і порівняно велика величина. Тому серу Джозефу Уітворту здалося скрутним точно виміряти в частках дюйма відстань між вершинами профілю різьблення (як ми це робимо з метричним різьбленням), і, він вирішив, що найпростішим і досить точним параметром кроку різьблення буде не відстань між вершинами профілю, а кількість витків різьблення ― витки можна порахувати навіть візуально. Так і досі визначають крок будь-якого дюймового різьблення ― у кількості витків на дюйм.

Отже, перший спосіб - прикласти до різьблення дюймову лінійку (підійде і звичайна метрична з відміткою на 25,4 мм) і порахувати кількість витків, що міститься в 1 дюйм (25,4 мм).

другий спосіб ― можна скористатися спеціальним інструментом ― різьбоміром для дюймового різьблення (правда, необхідно знати яке дюймове різьблення Ви збираєтеся виміряти, тому що англійське та американське дюймові різьблення відрізняються по куту профілю різьблення: 55° і 60°)

Ідея Дж. Уітворта полягала в тому, що він пропонував раз і назавжди закріпити для болтів та гвинтів одного типу та розміру строго певні параметри різьблення: профіль, крок та висота профілю різьблення. Грунтуючись на власному досвіді та висновках, Дж. Уітворт наполягав, щоб кут профілю різьблення (кут між сторонами сусідніх витків) дорівнював 55°. Вершини витків різьблення та підстави западин різьблення мають бути закруглені на 1/6 висоти вихідного профілю – таким чином Уітворт хотів досягти щільності (герметичності) різьблення та підвищити її міцність, збільшивши площу контакту болта та гайки. Крок різьблення повинен визначатися числом витків різьблення на один дюйм довжини різьблення; при цьому число витків різьблення на 1 дюйм не повинно бути постійним для всіх діаметрів різьблення, а повинно залежати від діаметра різьблення болта або гвинта: чим менше діаметр, тим більше витків різьблення на дюйм, чим більше діаметр різьблення, тим, відповідно, менше число витків на дюйм довжини різьблення.

Позначається латинською літерою W , після якої ставиться розмір зовнішнього діаметра болта, виміряний у дюймах:

позначення гайки: W 1/4” (гайка з дюймовим різьбленням Уітворта одна четверта дюйма);

позначення болта (гвинта): W 3/4” х 1 1/2” (болт з дюймовим різьбленням Уітворта три четверті дюйми довжиною півтора (один і одна друга) дюйма).

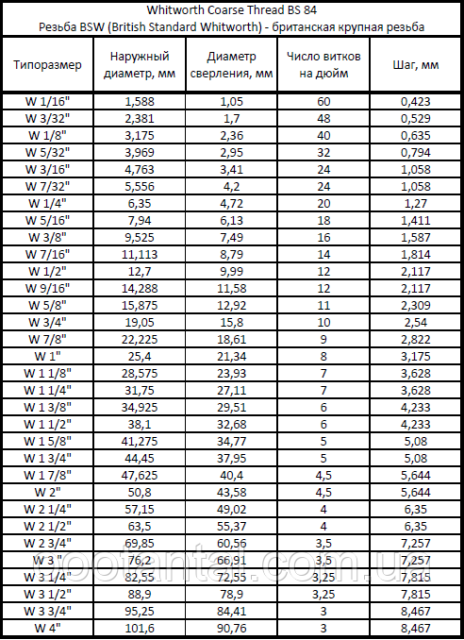

Параметри в міліметрах різьблення BSW наведені в наступній таблиці (для гайок - дивіться стовпець "Діаметр свердління, мм" - це діаметр внутрішнього отвору гайки для нарізування різьблення)
